El diseño, las ventajas y las aplicaciones de los almacenes con estructuras de acero de gran luz

Debido a los cambios en el sector industrial y de almacenamiento logístico, hoy en día está aumentando la demanda de grandes espacios y edificios altamente flexibles. Esto ha llevado a la gente a preferir grandes edificios con estructura de acero para satisfacer estas necesidades, ya que los edificios con estructura de acero poseen propiedades físicas y de ingeniería únicas. Los edificios con estructura de acero de gran-luz se han convertido en una solución ideal para abordar la demanda de utilización de grandes espacios, y el uso de dichos edificios con diseños de distribución "libres de columnas-y completamente abiertos" ha cambiado los métodos de almacenamiento en los campos de almacenamiento, fabricación y logística. Este capítulo llevará a cabo una-evaluación exhaustiva y en profundidad de-edificios con estructura de acero de gran -luz, incluida su definición, características de diseño, tipos, ventajas principales y sus aplicaciones en el uso práctico.

¿Qué son las estructuras de acero de gran-luz y los edificios con estructura de acero de gran-luz neta-?

1. Estructura de acero de gran envergadura

Las estructuras de acero de gran luz se refieren a formas arquitectónicas que se extienden más de 30 metros horizontalmente. Son estructuras con formas espaciales tridimensionales-dimensionales y poseen características de soporte de carga-dimensionales- bajo carga. Tienen las ventajas de una carga razonable-, un peso propio- liviano, un bajo costo y diversas formas estructurales. Se utilizan ampliamente en almacenes, centros logísticos, hangares de aviones, estadios, grandes talleres y otros escenarios.

Las características de alta resistencia, alta tenacidad y ligereza del acero permiten que las estructuras de acero tengan luces de más de 30 metros, 50 metros o incluso 80 metros. El diseño modular y el proceso de prefabricación mejoran aún más la eficiencia de la construcción y la estabilidad de la calidad de las estructuras de acero de gran luz.

2. Grandes edificios de acero con luces claras

Los edificios de acero de gran luz ({0}}estructuras de acero de gran-luz con luz clara) representan la forma avanzada de estructuras de acero-de gran luz. Específicamente, se refieren a edificios de gran-luz sin columnas internas, generalmente con una luz de más de 45 metros (150 pies), y algunos proyectos pueden lograr una luz libre de más de 80 metros. Este diseño elimina por completo la división del espacio por columnas internas, logrando una apertura total sin ningún tipo de obstrucción, y puede adaptarse perfectamente a escenarios como sistemas de almacenamiento automatizados (AS/RS), almacenamiento de maquinaria pesada e instalación de equipos de gran tamaño.

En comparación con las estructuras de acero ordinarias de gran-luz, la ventaja principal de los edificios de acero de gran luz y luz radica en maximizar la utilización del espacio - no hay obstrucciones de columnas en el interior, lo que permite el paso libre de montacargas, robots AGV, grúas, etc., y los estantes se pueden organizar de acuerdo con el plan óptimo, lo que mejora significativamente la eficiencia del trabajo y la capacidad de almacenamiento.

3. Escenarios de aplicación de edificios de grandes luces

Además de los campos comunes de almacenamiento y logística, las estructuras de acero de gran-luz también se aplican ampliamente en:
Aeroespacial: Grandes espacios para hangares de aviones y terminales de aeropuertos;
Industria pesada: Talleres de fabricación de maquinaria pesada y plantas de montaje de equipos;
Comercio electrónico-: grandes centros de clasificación logística y centros de almacenamiento automatizados;
Edificios públicos: Gimnasios, centros de convenciones, grandes salas de espera;
Escenarios especiales: almacenes de ayuda de emergencia en casos de desastre, lugares temporales para eventos-de gran escala, etc.

Características principales del diseño de una estructura de acero de gran luz

1. Sistema estructural principal

Las formas estructurales principales de las estructuras de acero de gran-luz incluyen principalmente dos tipos:estructura de marco de portal y estructura de celosía:
La estructura del marco del pórtico es un sistema estructural tradicional, que presenta una transmisión de fuerza simple, una ruta de transmisión de fuerza clara, una fabricación rápida de componentes, facilidad de procesamiento en fábrica y un período de construcción corto. Por lo tanto, se utiliza ampliamente en instalaciones públicas industriales, comerciales, culturales y de entretenimiento y otros edificios industriales y civiles, y puede satisfacer las necesidades de la mayoría de los edificios-de gran envergadura.
Una estructura de celosía es un tipo de estructura formada por bielas en ambos extremos con bisagras. La armadura, compuesta por varillas rectas, generalmente tiene una estructura plana o espacial con unidades triangulares. Los miembros de la armadura soportan principalmente tensión o compresión axial, aprovechando así plenamente la resistencia del material. Cuando la luz es grande, puede ahorrar materiales en comparación con las vigas de alma sólida-, reducir el peso propio-y aumentar la rigidez.

2. Selección de materiales

3. Producción de prefabricados y tecnología de conexión por pernos.

Los componentes principales de las estructuras de acero-de gran envergadura (columnas de acero, vigas de acero, unidades de armadura, etc.) se producen en la fábrica mediante mecanizado CNC, con un error de precisión controlado dentro de ±2 mm. La instalación en el sitio-utiliza pernos-de alta resistencia para la conexión, lo que requiere solo una pequeña cantidad de soldadura o incluso ninguna soldadura, lo que mejora significativamente la eficiencia de la construcción y reduce el período de construcción en más de un 50 %, al mismo tiempo que evita los riesgos de calidad causados ​​por la soldadura en el sitio.-

4. Diseño de optimización de carga

Las estructuras de gran-luz necesitan soportar múltiples cargas, como su propio peso, el peso de la carga, la acumulación de nieve, la fuerza del viento y los terremotos. Durante la etapa de diseño, se deben realizar cálculos precisos de la carga. Las cargas permanentes incluyen el peso propio de la estructura, el peso de los materiales del techo y las paredes, y el peso del equipo fijo, etc. Las cargas variables deben calcularse específicamente en función de las características regionales - en áreas con mucha nieve-(como Noruega y Canadá), se debe considerar una tasa de recurrencia de 50-años y hasta 400 kg/㎡ de carga de nieve. En las zonas costeras de tifones se debe calcular el empuje horizontal generado por los vientos por encima del nivel 12. En áreas-propensas a terremotos, se deben cumplir los códigos sísmicos locales. Las cargas accidentales incluyen fuerzas de impacto instantáneas durante el levantamiento del equipo, cargas de acumulación de agua de lluvia y otras situaciones. A través de cálculos tan precisos, los diseñadores pueden optimizar las dimensiones de la sección transversal de los componentes y la disposición de los soportes, garantizando la estabilidad y seguridad de la estructura en entornos extremos y, al mismo tiempo, evitar eficazmente el desperdicio de material.

5. Impermeabilización, conservación del calor y protección contra incendios.

Para la impermeabilización de estructuras de acero de gran-luz, se deben seleccionar láminas recubiertas de color-de alta-resistencia-a la intemperie- o membranas impermeabilizantes de TPO/PVC. Optimice el sellado de cumbreras, canalones y otras juntas y garantice una construcción estandarizada. Para el aislamiento se puede elegir lana de vidrio, lana de roca y otros materiales aislantes. Utilice paneles aislantes centrales o-métodos de relleno in situ y tome buenas medidas de sellado a prueba de humedad-. Para la protección contra incendios, primero aplique revestimientos ignífugos a la estructura de acero, cúbrala con tableros ignífugos, etc., para protección contra incendios. Al mismo tiempo, mejorar los sistemas de alarma y extinción de incendios y planificar rutas de evacuación razonables.

Las principales ventajas de la estructura de acero de gran envergadura

1. Alta resistencia y peso ligero, con excelente capacidad de carga-

La resistencia a la tracción del acero puede alcanzar entre 355 y 690 MPa, que es entre 10 y 20 veces mayor que la de los materiales de hormigón, mientras que su densidad es sólo un-tercio de la del hormigón. Esta característica permite que las estructuras de acero de gran-luz alcancen luces super-supergrandes de más de 30 metros y, al mismo tiempo, mantengan un peso total significativamente menor que las estructuras de hormigón. Esto puede reducir en gran medida el costo de inversión de la ingeniería de cimientos. Por ejemplo, no se requiere una excavación profunda del pozo de cimentación; El uso de cimientos independientes puede cumplir con los requisitos de carga-, especialmente adecuado para áreas con condiciones geológicas promedio.

2. Prefabricación y montaje, construcción eficiente

Todos los componentes principales de las estructuras de acero de gran-luz están estandarizados y prefabricados en la fábrica. La construcción en el sitio-solo requiere ensamblaje y conexiones con pernos, con un proceso simple y eficiente, que puede acortar significativamente el período de construcción y acelerar la puesta en servicio del proyecto.
Específicamente, para un almacén con estructura de acero de 3000-cuadrados-metros de luz-, el período de construcción solo demora entre 30 y 45 días, mientras que un almacén de concreto de tamaño similar requiere entre 180 y 240 días. El coste laboral para la construcción de un almacén con estructura de acero se puede reducir en un 40%.

3. Verde y respetuoso con el medio ambiente, en línea con la tendencia del desarrollo sostenible.

El acero es un material 100% reciclable y reutilizable. La tasa de reciclaje de acero para estructuras de acero-de grandes luces puede alcanzar más del 95%. Una vez demolido el edificio, el acero se puede reprocesar y reutilizar, y no se generarán residuos de construcción. Al mismo tiempo, durante la construcción de estructuras de acero, el ruido es bajo y el polvo es menor, y el impacto en el medio ambiente circundante es mucho menor que el de las estructuras de concreto - la cantidad de polvo y ruido producido durante la construcción de concreto es de 3 a 5 veces mayor que la construcción de estructuras de acero.

4. Flexible y adaptable, capaz de adaptarse a los ajustes de la dinámica empresarial.

La estructura de acero de gran-luz, con su diseño modular, posee una flexibilidad y escalabilidad extremadamente altas, y puede adaptarse perfectamente a los cambios dinámicos del negocio empresarial - el diseño abierto sin columnas se puede reconfigurar en cualquier momento según las necesidades, por ejemplo, transformándose de uso de almacenamiento a taller de producción, o ajustando de manera flexible la densidad y disposición de los estantes; al mismo tiempo, admite una rápida expansión del tramo o área mediante el ensamblaje de módulos, por ejemplo, extendiéndose 20 metros desde el tramo original de 45 metros, o agregando 3000 metros cuadrados fuera del espacio existente de 5000 metros cuadrados, y el proceso de expansión no afectará el funcionamiento normal; para escenarios con requisitos móviles, como almacenes temporales para proyectos de ingeniería y lugares de exhibición, también se puede desmontar rápidamente y los componentes se pueden transportar a una nueva ubicación y volver a ensamblar para su reutilización, con una tasa de reutilización superior al 90 %.

5. Duradero-y rentable-eficaz para un funcionamiento-a largo plazo

Después de ser tratado con galvanización en caliente-o pintura de fluorocarbono para prevenir la corrosión, el acero puede resistir eficazmente diversos entornos corrosivos como la lluvia, la nieve, la niebla salina y la humedad, con una vida útil de 15 a 25 años, muy superior a los 5 a 8 años de las estructuras de ladrillo y madera. Al mismo tiempo, las estructuras de acero tienen una gran dureza y es menos probable que se agrieten o deformen durante el uso diario, lo que hace que el mantenimiento sea muy sencillo. Sólo se requieren controles periódicos del apriete de los pernos y la integridad de los revestimientos, y el coste de mantenimiento anual es sólo un-tercio del de los almacenes de hormigón.
Tomemos como ejemplo un almacén de gran-estructura de acero en una zona tropical y lluviosa de Tailandia. Este edificio adoptó un esquema de prevención de la corrosión mediante galvanizado en caliente-combinado con pintura de fluorocarbono. Después de 6 años de uso, no había marcas de óxido obvias y el costo de mantenimiento anual fue de sólo $3000; mientras que los almacenes de concreto de la misma escala en los alrededores tenían un costo de mantenimiento anual de hasta $8,000.

6. Fuerte en resistencia a desastres, capaz de afrontar con calma condiciones climáticas extremas.

El acero tiene un alto módulo elástico y una excelente tenacidad. Cuando se enfrenta a desastres extremos como terremotos y tifones, puede absorber la fuerza del impacto mediante su ligera deformación, evitando el colapso general de la estructura. Su seguridad es mucho mayor que la de las estructuras de hormigón que son frágiles y propensas a agrietarse y colapsar.
Hay casos reales que respaldan esto: un almacén de estructura de acero de gran-luz en un puerto de Okinawa, Japón, fue diseñado de acuerdo con el estándar de resistencia a un tifón de 12 niveles. Durante el paso del tifón "Mavah" en 2023 (con una velocidad máxima de viento de 185 km/h), la estructura principal del edificio permaneció intacta; mientras que los tres almacenes de hormigón circundantes sufrieron graves daños, como derrumbes de paredes y derrumbes de tejados. Además, los datos del terremoto de Wenchuan en China también muestran que la tasa de supervivencia de las estructuras de acero es mucho mayor que la de las estructuras de hormigón, lo que confirma plenamente su excelente rendimiento de resistencia sísmica.

El caso de aplicación clásico global de estructura de acero de gran luz

Caso 1: Centro logístico de Amazon en Ohio, EE. UU.

Este centro logístico tiene una superficie total de construcción de 100.000 metros cuadrados. Todo el espacio interior está libre de obstáculos de columnas y la capacidad de almacenamiento del almacén llega a los 5 millones de artículos. La eficiencia de la clasificación de mercancías ha aumentado un 40%, lo que lo convierte en un proyecto de referencia para aplicaciones de estructuras de acero de gran-luz en el sector logístico del comercio electrónico-global.

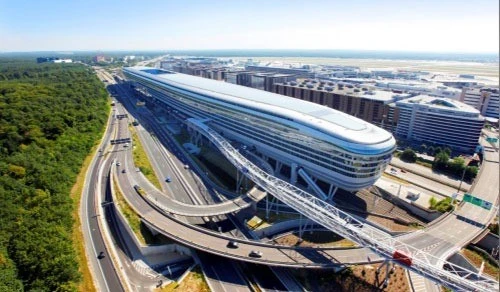

Caso 2: Frankfurt SkyRail Center en Alemania

Este edificio emplea un sistema único de estructura de acero de celosía espacial curva. El material principal es acero de baja-aleación y alta-resistencia que puede soportar -ambientes fríos de -30 grados. Además de satisfacer las necesidades de transporte, la estructura de acero de gran envergadura con una forma arquitectónica suave también lo convierte en un edificio emblemático en el área local.

Caso 3: Estadio Nacional de Beijing

El estadio principal de los Juegos Olímpicos de Beijing 2008 se construyó con una estructura de celosía espacial. Su distintiva estructura de acero en forma de malla-creó una apariencia muy distintiva y al mismo tiempo logró estabilidad estructural en un gran tramo. Todo el recinto tiene una luz de hasta 343 metros, con un interior que es un gran espacio diáfano y sin columnas, capaz de albergar cerca de 100.000 espectadores.

Caso 4: Una instalación de almacenamiento en frío en Noruega

Adopta una estructura de acero de gran envergadura- de 40-metros-, combinada con un techo inclinado de 40 grados y un sistema de cable para derretir la nieve-, que puede eliminar rápidamente la nieve y evitar daños por presión. El cuerpo principal utiliza acero Q355B de alta-resistencia y un sistema de soporte entrelazado para mejorar la estabilidad. Después de estar en uso durante 5 años, ha experimentado 3 tormentas de nieve importantes y ninguna de las estructuras se ha deformado ni el techo ha tenido goteras. Su comportamiento anti-nieve supera con creces al de los almacenes de hormigón tradicionales.

Preguntas frecuentes sobre estructuras de acero de gran envergadura

1. ¿Qué es una estructura de acero-de gran luz? ¿Qué tan grande es un tramo que se considera "gran tramo"?

Una estructura de acero-de gran luz se refiere a una estructura de edificio donde el acero es el principal componente de carga-y la luz horizontal alcanza los 30 metros o más. En la industria, 30 metros generalmente se considera el estándar para definir un edificio de gran-luz, mientras que la luz de los grandes edificios de acero-de luz libre (edificios de acero sin columnas intermedias) suele ser superior a 45 metros.

2. ¿Cuál es la vida útil de una estructura de acero-de gran luz? ¿El costo de mantenimiento es alto?
Si la estructura de acero de gran-luz se ha sometido a un tratamiento anticorrosión estandarizado-, como la galvanización por inmersión en caliente-, su vida útil puede alcanzar entre 15 y 25 años; El mantenimiento diario es relativamente sencillo y sólo requiere comprobar una vez al año si los tornillos están flojos y si el revestimiento de la superficie está intacto. El costo de mantenimiento anual es aproximadamente del 0,5% al ​​1% del costo total de construcción del edificio.

3. ¿Cuánto tiempo lleva el período de construcción de una estructura de acero-de gran luz? ¿Cuánto tiempo llevará completar un almacén de 3000㎡?
La estructura de acero de gran-luz se construye utilizando un método de prefabricación en fábrica + ensamblaje en el sitio, lo que resulta en un período de construcción relativamente corto.
Tomando como ejemplo el gran almacén de acero-de 3000㎡, el diseño demora de 10 a 15 días, la producción en fábrica demora de 15 a 20 días y la instalación en el sitio demora de 10 a 15 días. La duración total del proyecto es de aproximadamente 35 a 50 días.
Si se utiliza una estructura de acero-de columnas abiertas-de gran luz (edificios de acero de gran luz clara) o una estructura de armadura, la duración total puede extenderse de 10 a 15 días. Sin embargo, aun así, sigue siendo mucho más corto que el plazo de construcción de un almacén de hormigón (de 180 a 240 días).

4. ¿El acero es 100% reciclable? ¿Es la estructura de acero de gran-luz más respetuosa con el medio ambiente que el hormigón?
Sí, el acero es un material 100% reciclable y reutilizable. La tasa de reciclaje de acero en estructuras de acero de gran-luz puede alcanzar más del 95 %, mientras que la tasa de reciclaje de hormigón es solo de aproximadamente el 30 %. Además, la construcción con estructuras de acero genera menos ruido y menos polvo, y el consumo de energía durante el proceso de construcción es un 40% menor que el de las estructuras de hormigón. Puede considerarse como una solución arquitectónica más respetuosa con el medio ambiente.

Conclusión

Hoy en día, los sectores industrial y logístico se están desarrollando rápidamente y las necesidades de las personas en cuanto a edificios son cada vez más claras: - quieren espacios más grandes, métodos de uso más flexibles y mayor eficiencia. Las estructuras de acero-de grandes luces satisfacen precisamente estas demandas. Son resistentes, livianos y pueden prefabricarse en fábrica y luego ensamblarse en-el sitio. También es muy conveniente ampliarlo más adelante. Especialmente en las estructuras de acero de gran-luz sin columnas, no hay columnas que bloqueen todo el espacio, lo que aporta una gran comodidad a campos como el almacenamiento automatizado y el almacenamiento de maquinaria pesada, mejorando en gran medida la eficiencia del trabajo.
